1、概述
关于说明书
本说明书用以指导用户进行XF-DS/XF-DF系列低压动态无功调节器系列低压动态无功调节器的安装和使用。在使用该产品之前，请认真阅读本说明书。
产品介绍
TSC系列低压动态无功调节器，是一种可对电力电容器进行快速投切的电子功率设备。该调节器主回路采用反并联晶闸管模块，由微电脑软件控制、光电隔离及逻辑控制等组件构成，具有“过零投切”、过温散热等功能，性能稳定，抗干扰能力强，允许频繁投切，投切电容器时无涌流、无噪音、无火花产生。
使用条件
1）环境温度：-25℃ ～+55℃
2）海拨高度：≤2000M
3）大气条件：空气湿度≤90%
4）环境条件：无导电尘埃
5）额定电压：380V 50Hz～60Hz

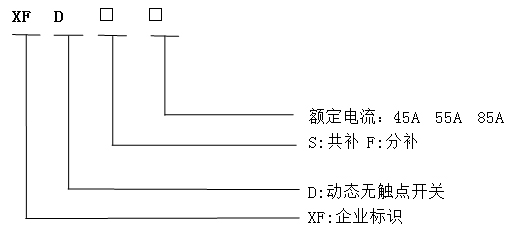

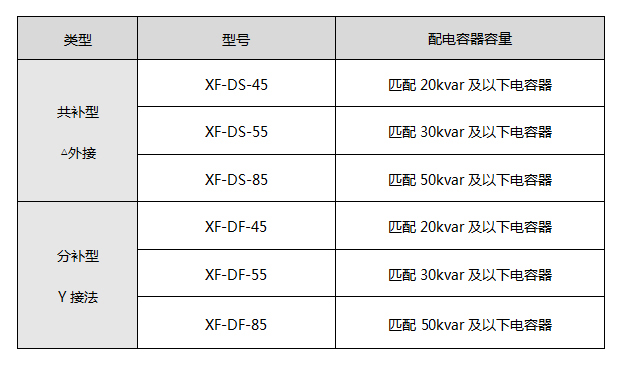

2、选型
3、技术参数
基本参数
额定电压：AC 380V 250V
额定频率：50Hz
额定电流：45A 55A 85A
控制电压：DC 12V
动态响应时间：≤20ms
安装孔位尺寸：184.5±8×35mm 开孔尺寸：162×116 mm
