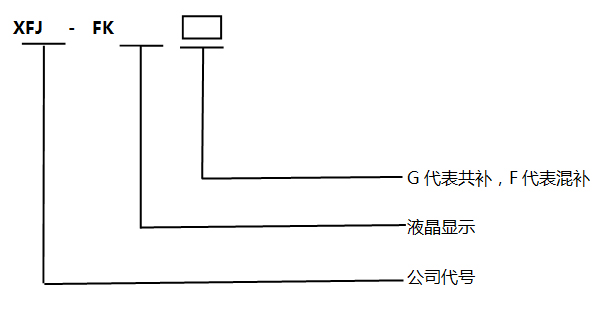

一 、产品概述及型号
XFJ系列低压无功补偿控制器（简称控制器）是本公司在吸收了国内外多个无功自动补偿控制器技术的基础上研发出来的新一代产品，款式新，功能全，安装使用灵活，全中文液晶菜单，操作方便。
控制器采用RS-485通讯与本公司生产的智能集成电力电容器连接，集成化程度高，外形美观大方，通用仪表尺寸，安装方便，接线极为简单，能大大提高整柜生产效率，整体提升产品质量。
二、功能特点
2.1显示功能
1）采用中文液晶显示方式，最多可显示30台智能集成电容器状态，可显示各种运行参数和设置参数。
2）采用触摸按键方式，美观大方。
2.2 参数设置功能
1）过压保护、过压闭锁、欠压保护、欠流保护、谐波保护、温度保护等保护定值的设置；
2）延时时间、投入、切除门限等投切限值的设置；
2.3.测量功能
1）取样互感器极性自动判别，接入时无需考虑极性要求；
2）配电电压、电流、功率因数、有功功率、无功功率、谐波测量。
2.4.控制功能
1）自动、手动控制智能电容器的投切。自动控制时，根据受控物理量-功率因数进行投切；
2）智能电容器循环投切；
3）最多可同时控制30台智能集成电力电容器。
2.5保护功能
配电系统谐波保护、过电压保护、过电压闭锁、欠电压保护、缺相保护、欠流保护、温度保护。
2.6信号功能
1）各台智能电容器投运、退运状态信号显示；
2）配电参数越限信号（过压、欠压、欠流、谐波等）显示；
3）智能电容器故障显示。
三、使用环境
工作温度：
-20℃-60℃
相对湿度：
≤90%（20℃）
大气压力：
79.5-106.5kpa
海拔高度：
≤3000m
防护等级： IP30-面板IP40
安装环境： 户内
无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在。
四、技术参数
4.1电源条件
工作电压：交流220V（分补）或380V（共补）
电压偏差：±20%
取样电流：≤5A
功率消耗：＜5W
额定频率：50Hz±5%
输入阻抗：≤0.2Ω
4.2测量精度
电 压：≤±1％（在80%～120%额定电压范围内）；
电 流：≤±1.0％（在10%～100%额定电流范围内）；
功率因数：≤±1.5％
无功功率：≤±2％
温 度：≤1℃
灵敏 度：≤200mA
4.3输出方式
RS485通讯，控制本公司智能集成电容器。
组网台数：可以连接30台共补电容器；
可以连接分补≤10台，总台数（共补+分补）≤30台；
4.4 执行标准：JB/T9663-2013 无功功率自动补偿控制器
五、安装与接线
5.1．开孔尺寸
在屏柜上开113*113mm的方孔，将本产品从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧螺丝即可固定在屏上。
