一、产品概述
我公司XF-ES/XF-EF系列复合开关是用于低压电力电容器通断控制的理想产品，其通过检测外部控制信号来投入或切除电容器，并开创性地增加数据通讯功能，大大降低了成套接线的复杂程度。
其主要优点有：自动寻找电压过零点投入、寻找电流过零点切除，实现无涌流投切；采用磁保持继电器，功耗低、无谐波注入；具备完善的自诊断和保护功能，实现电压异常保护、缺相保护、故障自诊断等。
二、产品型号及规格说明

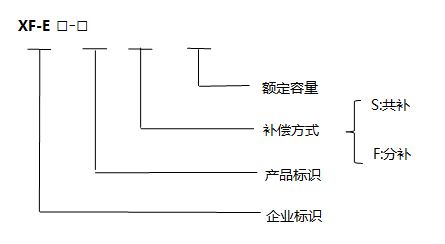

1、产品型号及其含义

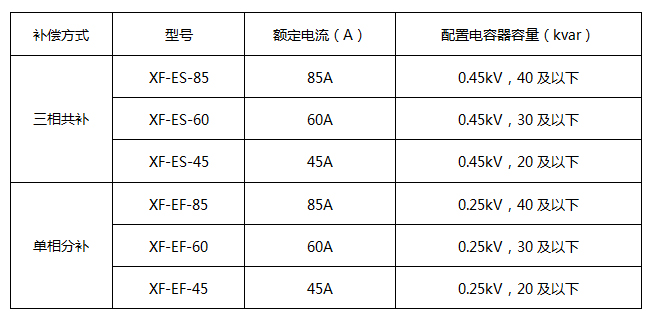

型号配置表
2、技术参数
2、1 额定工作电压：AC380V/AC220V；
2、2 控制电容容量：三相≤40kvar，△型接法；单相≤15kvar，Y型接法；
2、3 额定电流：85A/60A/45A；
2、4 允许偏差：三相电压同步变化＜ ±20%；
2、5 使用寿命：200万次；
2、6 功耗：≤1.5W；
2、7 接触降压：≤100mV；
2、8 开关耐压：≥2500V；
2、9 响应时间：≤100ms；
2、10 每次接通与关断间隔 ：≥1s；
三、主要技术特点
（1）过零投切
复合开关的基本工作原理是实现电压过零导通和电流过零切断。
（2）低功耗
由于采用磁保持继电器，控制装置只在投切动作瞬间耗电；且由于磁保持继电器的触点接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低损耗。对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。
（3）采用单片机控制投切，并智能监控继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：
电源电压缺相保护：系统电压供电时，开关拒绝合闸；合闸后若出现缺相则自动分闸；
自动判断故障保护：系统自动监控磁保持继电器的运行状态，若出现故障，开关拒绝合闸，接通之后故障则自动分闸；
空载保护：未接负载时，开关拒绝合闸；
停电保护：合闸之后遇到突然停电时，开关自动跳闸断开。
（4）输入信号与电容投切开关光电隔离，并带485通讯控制。即可与常规控制器通用，又可以与我公司的控制器（485通讯）配套使用。而且采用485通讯控制，接线简单，用户安装调试方便。
（5）抗干扰能力强，工作安全可靠。
